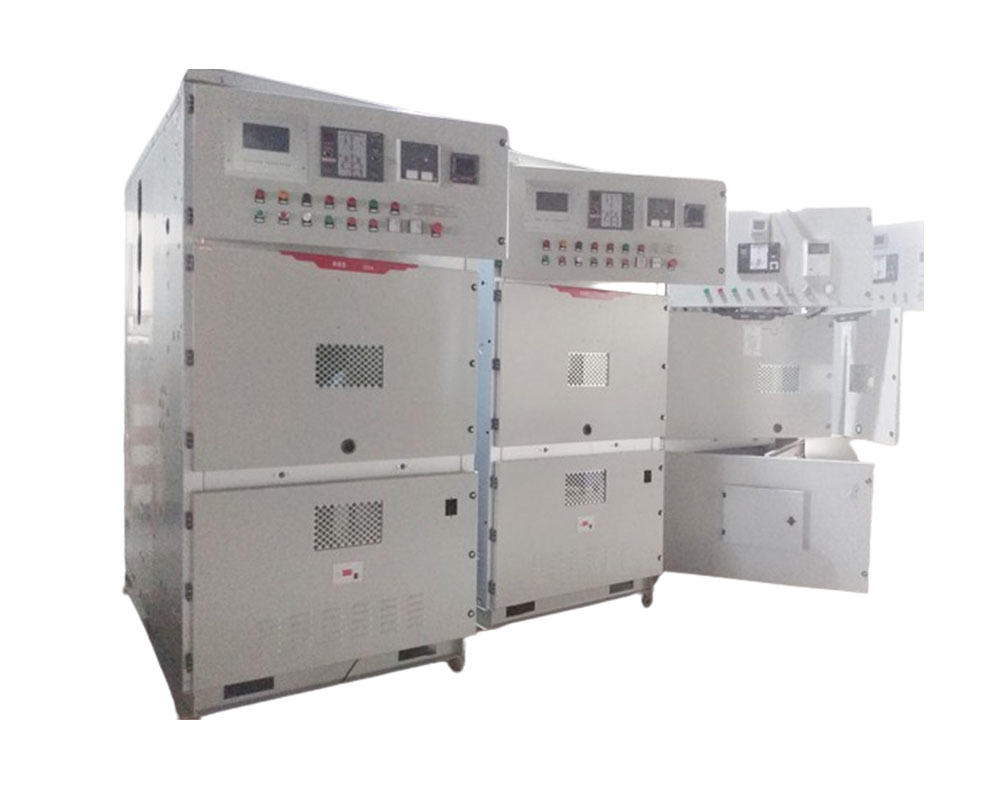

TCQY系列中高壓開關磁控軟起動一體柜

TCQY系列中高壓開關磁控軟起動一體柜，主要適用于鼠籠式異步電動機、同步電動機的起動和停止的控制與保護。利用新一代自耦勵磁式軟起動專利技術而成功研發的新型固態軟起動裝置，適用于大中型、特大型鼠籠式或同步電動機的起動。

所屬分類：

軟啟動類

磁控軟啟動

產品留言 >

聯系我們 >

一、基本原理

　　在鼠籠或者同步電動機的定子回路串入阻抗可以平滑改變的自勵式可控電抗器，通過閉環控制系統，自動調整自勵控制繞組(無需加入外部大電流電源)中直流電流的大小，自耦勵磁式可控電抗器的阻抗在預定的時間內由大到小自動無級減小，電機端電壓逐漸上升至全壓，實現電動機軟起動。

二、性能特點

　　◆可以按不同的工況的要求選擇恒流、爬坡、突跳三種不同的起動電流曲線方式；

　　◆采用國際領先的計算機仿真技術，使整個起動過程可預測、可控制、可調整；

　　◆友好的人機界面，方便起動參數的設定、調整、查詢；

　　◆安全穩定性高，使用壽命長；

　　◆重復使用性好，起動性能不受環境溫度影響；

　　◆自動化程度高，操作方便，可實現軟停車。

三、型號說明

四、項目參數

項目	參數
適配電動機電壓	3kV~10kV(11kV電機需特殊設計)
適配電動機功率	200kW~3000kW
起動電流	2.5~3.5倍額定電流
起動壓降	帶旁路接觸器時，小于3V
起動時間	5~120s
起動頻度	1~3次/小時
起動方式	恒流、爬坡、突跳起動電流曲線
停車方式	自由停車，軟停車，制動停車
過載能力	500% 30s；120% 長期
通信功能	標準RS485接口
防護等級	IP4X 特殊要求另行定制
整體結構	柜式
外形尺寸	詳見選型參數
保護功能	缺相保護，過熱保護
使用環境	海拔不超過1000米，超過時需要降低條件使用；環境溫度是-25℃ ~+45℃；最大相對濕度95%無冷凝；安裝地點無腐蝕性氣體，無導電塵埃，無劇烈震動(小于0.5G)，通風良好。

五、選型參考

產品型號	適配電機電壓(kV)	適配電機功率(kW)	*外形尺寸WDH(mm)*
TCQY-1000/6	6	1000	120016602300
TCQY-2000/6	6	2000	120018602300
TCQY-3000/6	6	3000	120018602300
TCQY-1000/10	10	1000	120016602300
TCQY-2000/10	10	2000	120018602300
TCQY-3000/10	10	3000	120018602300
