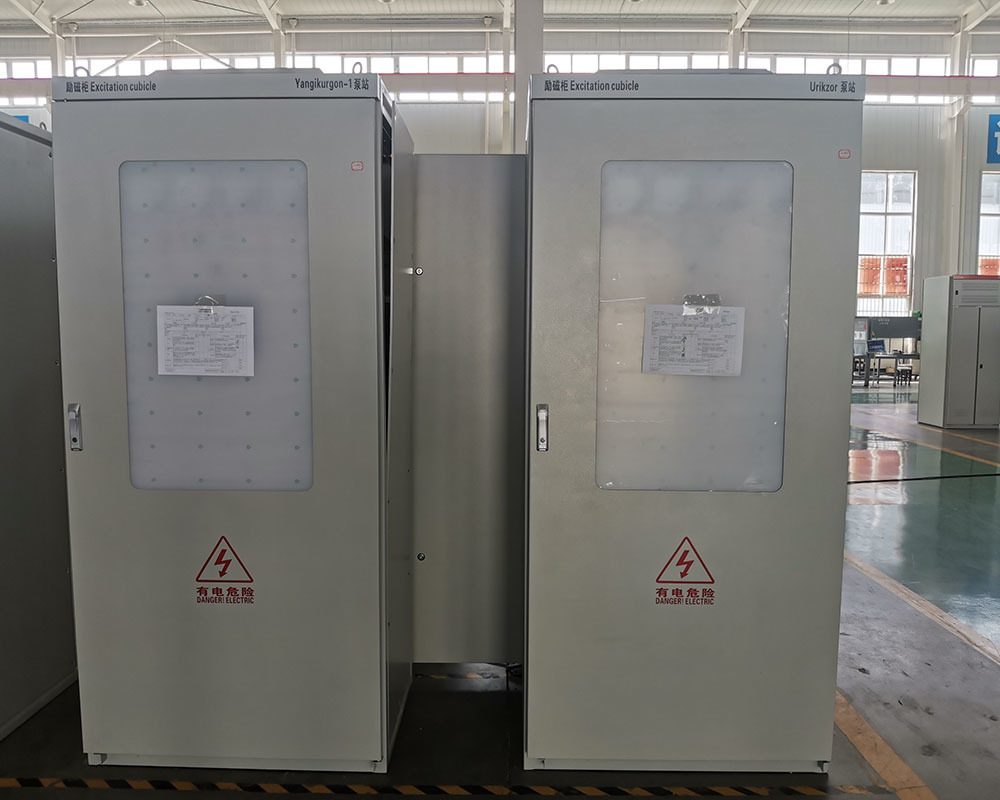

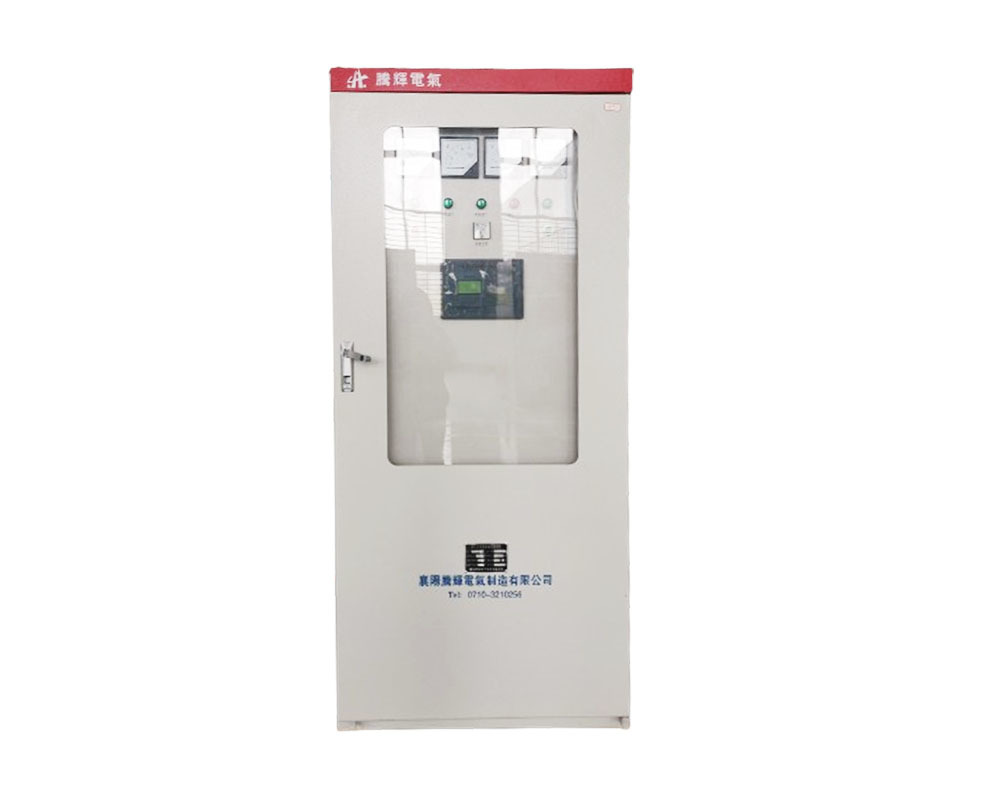

KGL系列同步電動機勵磁柜

KGL系列同步電動機勵磁柜采用數字控制技術，微機監測同步電動機運行狀態，控制精確，抗干擾能力強，主機界面友好，操作簡便快捷，工作穩定可靠。廣泛用于同步電動機拖動如礦山球磨機、冶煉鼓風機、水泥廠管磨機、化肥廠聯合壓縮機、二氧化碳?jí)嚎s機、冷藏庫氨壓縮機、制氧機、水泵等通用機械設備。設備主要是為大型同步電動機提供直流勵磁電源，與同步電動機單機配套使用。

所屬分類：

單通道勵磁柜

產品留言 >

聯系我們 >

一、概述

二、性能特點

　　◆采用數字控制技術、提高了系統運行的可靠性，控制精確，無需調試；

　　◆本裝置的復位電路可在嚴重干擾工況下自動恢復運行，保證系統連續運行；

　　◆采用硬件檢測與軟件判定相結合的方法，進行全投壓，投勵和故障報告，確?；钔秳?lì)和后備投勵的順極性；

　　◆滅磁電路的滅磁電壓采用分步驟自動整定的方法，具有誤導通保護功能；

　　◆具有失步保護功能，可在運行中自動檢測失步故障，發出保護指令；

　　◆同步電動機在起動、停車和異步運行時，可自動滅磁，避免勵磁裝置被過高的感應電壓擊穿；

　　◆操作界面友好，控制器故障檢測功能可記錄故障停機瞬間的工作狀態，便于檢修故障；

　　◆開車和停車時自動零壓滅磁，電動機同步運行時自動高通滅磁，最大程度保護了可控硅和電機的安全。

三、型號說明

四、性能參數表

項目	參數
主回路電壓	三相AC380V~10000V
控制回路	AC380V
額定勵磁電壓	50V~170V
額定勵磁電流	130A~450A
調節模式	單調節器，雙調節器
通訊	RS485接口
防護等級	IP20
整體結構	柜式
限制及保護	最小勵磁限制，反時限強勵限制，過勵限制，最小無功限制，失步保護，長時間不投勵保護(電機工頻異步起動時)，PT斷線保護，勵磁控制4~20mA回路斷線檢測保護，控制電源及調節器軟、硬件故障監視。
使用環境	海拔不高于1000米，溫度范圍是-10℃ ~+50℃，相對濕度小于85%RH，無凝結，室內安裝，無導電塵埃，無腐蝕性氣體，無爆炸危險。

五、選型參考

產品型號	適配電機電壓(kV)	額定勵磁電壓(kV)	額定勵磁電流(A)	*外形尺寸WDH(mm)*
KGL-130/50~75	380~10000	50~75	130	8008002200
KGL-200/50~170	380~10000	50~170	200	8008002200
KGL-300/50~170	380~10000	50~170	300	9008002200
KGL-450/50~170	380~10000	50~170	450	10008002200
