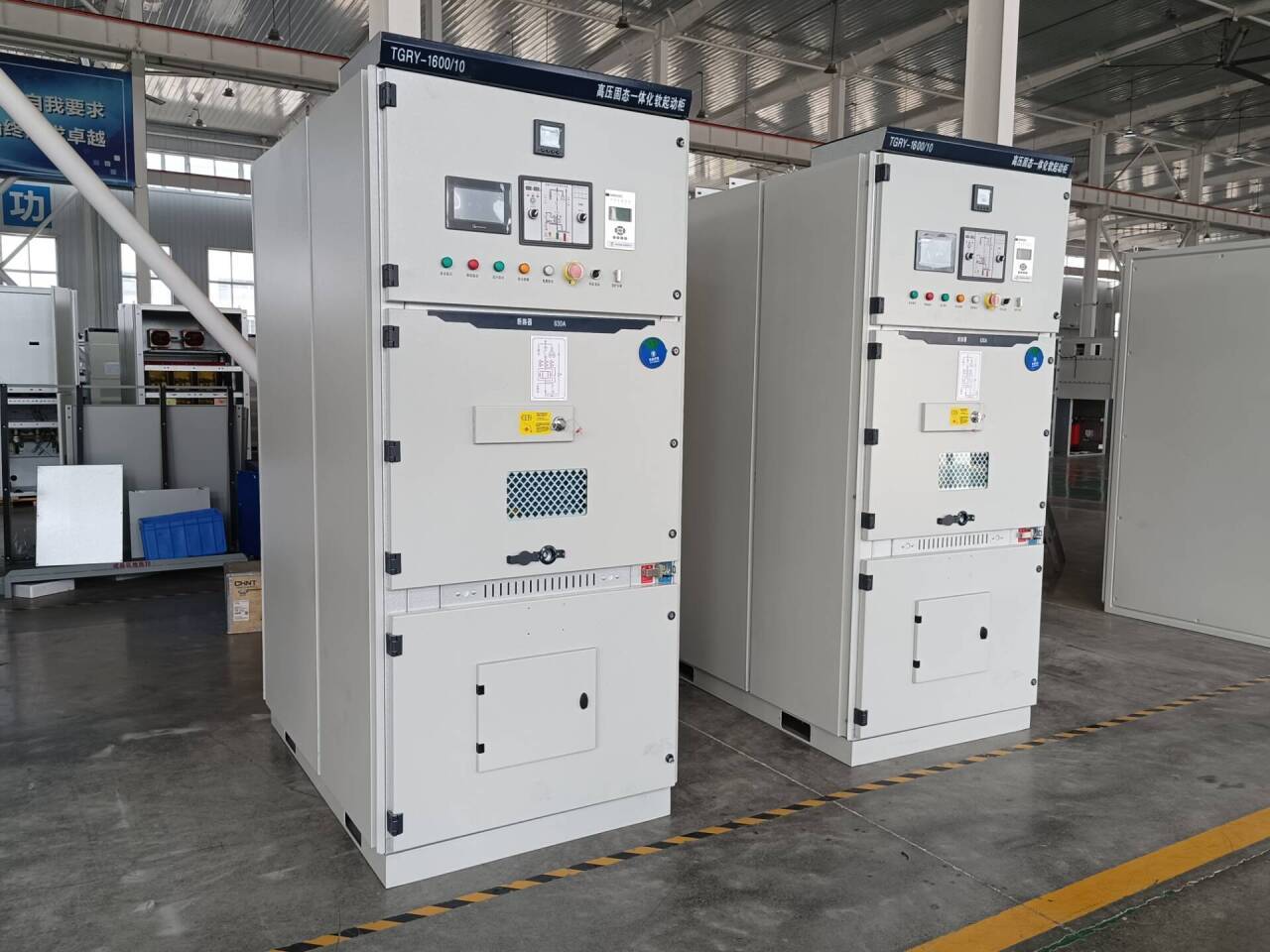

TGRY系列中高壓開關固態軟起動一體柜

騰輝TGRY系列中高壓開關固態軟起動一體柜是將晶閘管控制的軟起動柜、高壓開關柜、旁路柜三種功能融合為一體的綜合型智能軟起動設備。設備軟起動功能部分采用高質量串聯晶閘管，無級控制輸出電壓，使電動機平穩的起動和停止。

所屬分類：

一、概述

二、性能特點

　　◆體積小，功能全

　　本柜將高壓固態軟起動柜、高壓開關柜、旁路柜融合為一體柜，體積小，相比單獨的高壓開關柜和軟起動柜占地面積減少一半，同時具有軟起動、軟停車、開關柜和旁路柜的功能。

　　◆起動電流小，節能效果顯著

　　TGRY系列中高壓開關固態軟起動一體柜是通過改變可控硅的導通角來調壓，無能量損失，起動電流小，是額定電流的2.5~3.5倍。

　　◆抗干擾性強，適應各種使用環境

　　本柜內部設計有專門的阻容吸收回路，抗干擾性強。產品性能穩定，不受使用環境溫度和地理位置的影響，可以頻繁起動。

　　◆保護功能全面，安全性高

　　具有過載、缺相、起動峰值過流等故障保護功能。起動參數可選可調可控。

　　◆免維護，節約成本

　　采用免維護設計，減少高壓開關柜和軟起動柜的接線電纜，投入使用后無需其它維護，可以大量節約維護成本。

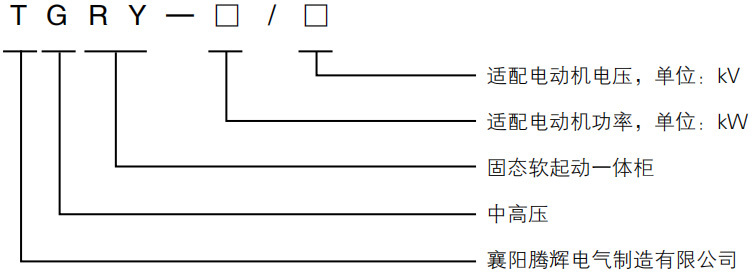

三、型號說明

四、性能參數表

項目	參數
適配電機電壓	3~10kV(11kV電機需特殊設計)
適配電機功率	200~5000kW
起動電流	2.5~3.5倍額定電流
起動壓降	帶旁路接觸器時，小于3V
起動時間	0~120s可調
起動頻度	可頻繁起動
起動方式	限流起動，電壓線性曲線起動，電壓指數曲線起動，電流線性曲線起動，電流指數曲線起動
停車方式	自由停車，軟停車，制動剎車，軟停+自動剎車，點動功能
過載能力	500% 30s 120% 長期
通信功能	RS485接口
防護等級	IP4X
整體結構	柜式
外形尺寸	WDH(mm):100015002300
保護功能	運行過流保護，電動機熱過載保護，相電流不平衡保護，缺相保護，過熱保護
使用環境	海拔不超過1000米，超過時需要降低條件使用；環境溫度是-25℃ ~+45℃；最大相對濕度95%無冷凝；安裝地點無腐蝕性氣體，無導電塵埃，無劇烈震動(小于0.5G)，通風良好。

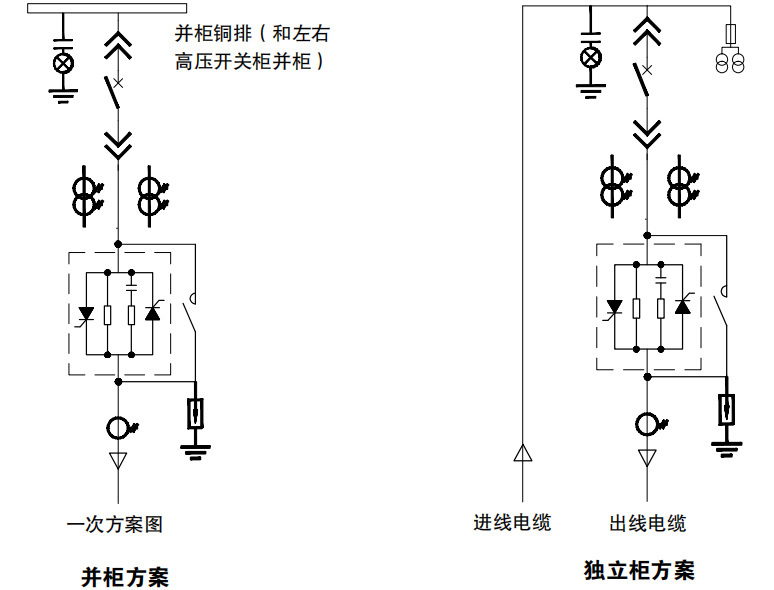

五、一次方案圖
