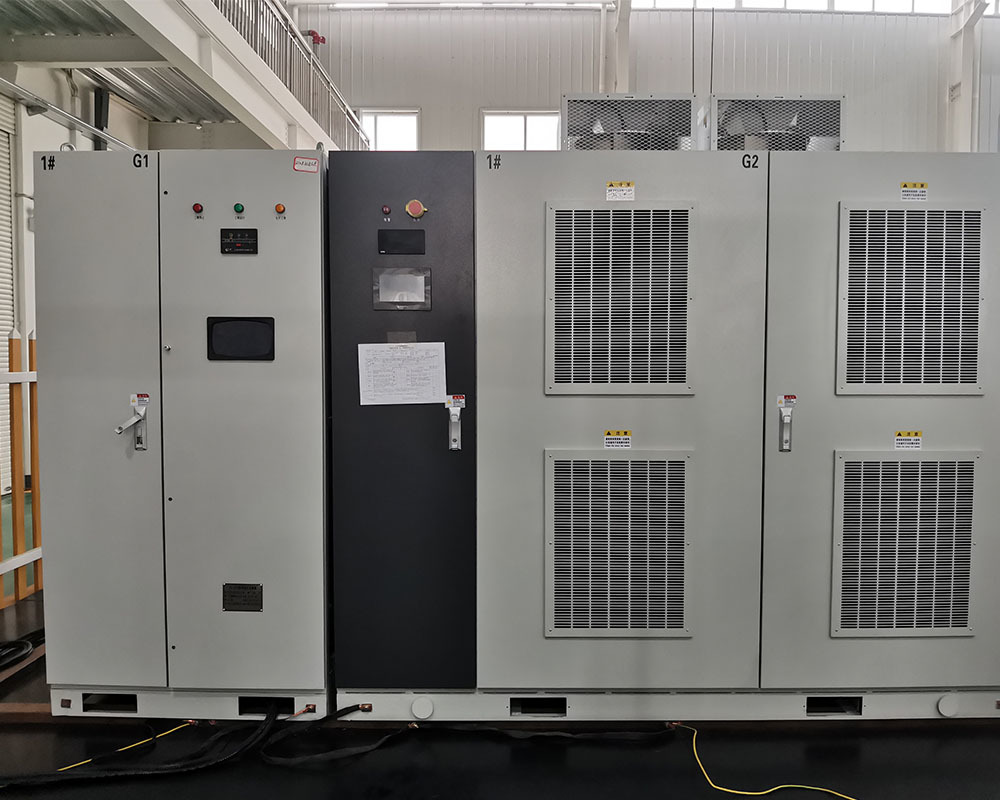

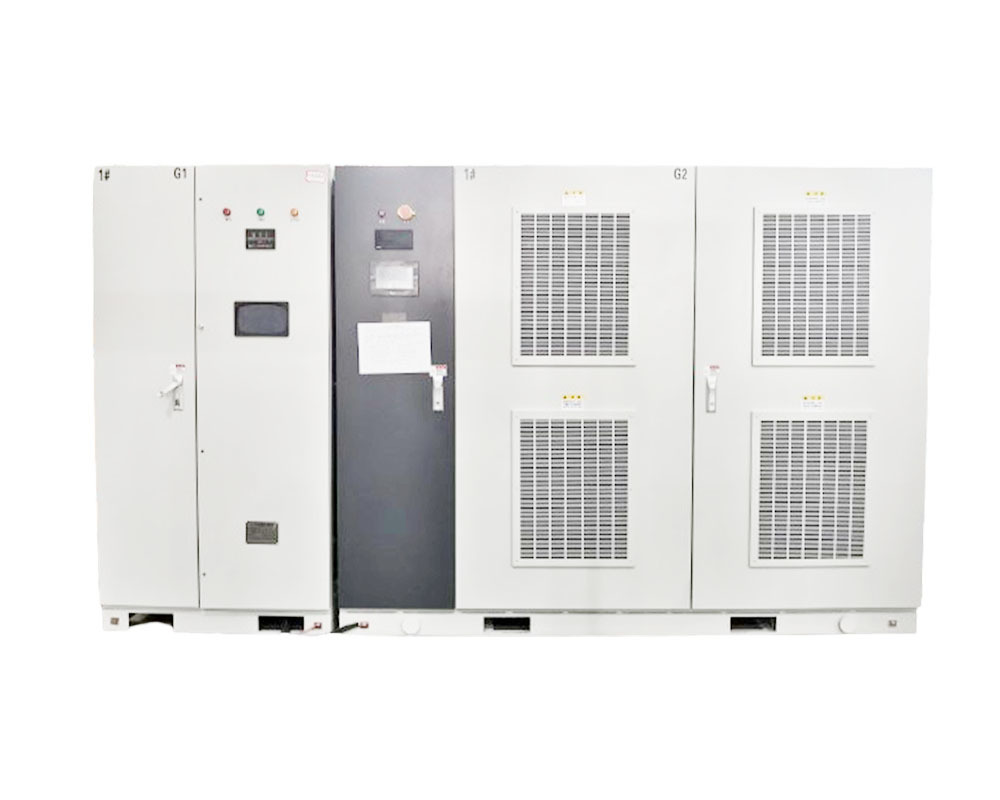

TGBQ高壓變頻軟起動柜

TGBQ高壓變頻軟起動器，適用于電壓3kV,6kV,10kV頻定電流在1000A以內的高壓鼠籠式異步電動機或異步起動的高壓同步電動機。

所屬分類：

軟啟動類

低電流軟啟動

產品留言 >

聯系我們 >

一、概述:

　　TGBQ高壓變頻軟起動器采用單相交一交有級變頻方式，從1赫茲開始逐步升高送入電機定子的頻率和電壓，使電動機在起動過程中具有起動電流小，轉矩逐步增加的軟起動特性，降低系統配電容量，避免起動時的沖擊，與目前各種軟啟動方式(除變頻起動外)相比，啟動電流更小，并且可以帶負載起動。該產品廣泛用于建材、冶金、化工、石化、水利等行業。

二、產品說明:

　　TGBO變頻軟起動器的運行

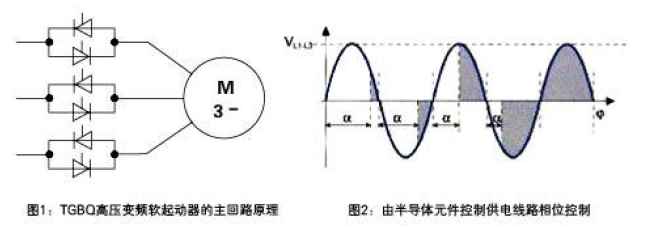

　　通過對晶閘管導通角的控制實現變電壓/預率控制可以實現電動機端子電壓/頻率從一個設定起動值(≤10%Un,1Hz)逐級升壓升頻至<40%Un、Fn/3。然后轉為系統頻率，恒頻升壓直至達到系統額定電壓/頻率。這樣，起動電流和起動轉矩可以根據傳動條件最優調整。

　　另外，軟起動器還提供有“軟停車”功能。模擬電動機起動過程，電動機額定電壓將平滑降低。由此，可避免驅動實然停滯，這對于水泵驅動(可以避免水錘作用)或輸送帶傳動來說很有必要。

三、產品技術特點:

　　1、電壓適用范圍廣泛:3kV-13.8kV電機輸出功率:160kW-50MW

　　2、起動過程平滑無沖擊，可實現有級變頻，無級調壓的起動方式，完全避免了傳統軟起動由于采用突跳電壓技術帶案的對設備和負載產生的沖擊。

　　3、起動方式靈活，具有多級變頻起動，電壓斜坡起動，電流斜坡起動，恒電流起動多種方式，具有自由停車(軟起動功能)

　　4、可向用戶提供多種工業網絡接口，滿足多種工況自動化要求。

四、產品選型

訂貨號	標準電壓(kV)	電機功率(kW)	*外形尺寸WDH (mm)*
TGBQ-1000	10	1000	130012002300
TGBQ-1400	10	1400	130012002300
TGBQ-2000	10	2000	200012002300
TGBQ-2800	10	2800	200012002300
TGBQ-3000	10	3000	200012002300
TGBQ-4000	10	4000	200012002300
TGBQ-5000	10	5000	230015002300
TGBQ-7000	10	7000	230015002300
TGBQ-8000	10	8000	230015002300
TGBQ-9000	10	9000	230015002300
TGBQ-10000	10	10000	230015002300
10000以上尺寸根據現場情況
