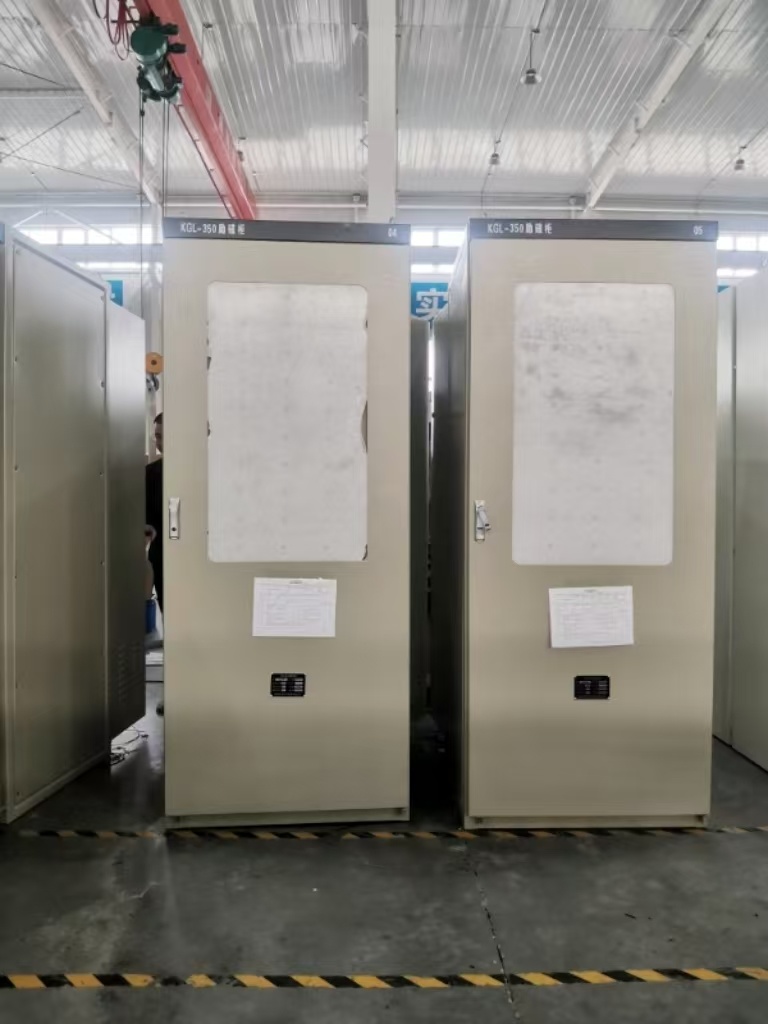

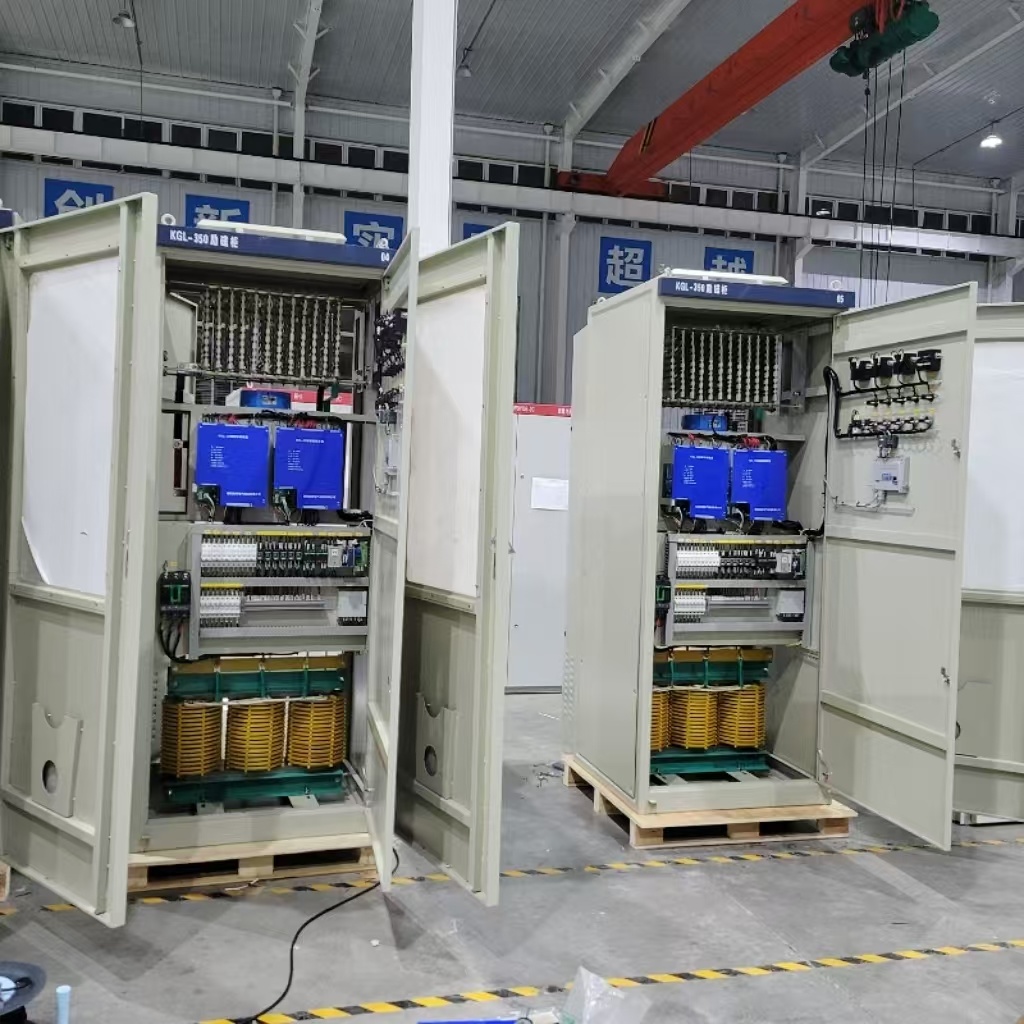

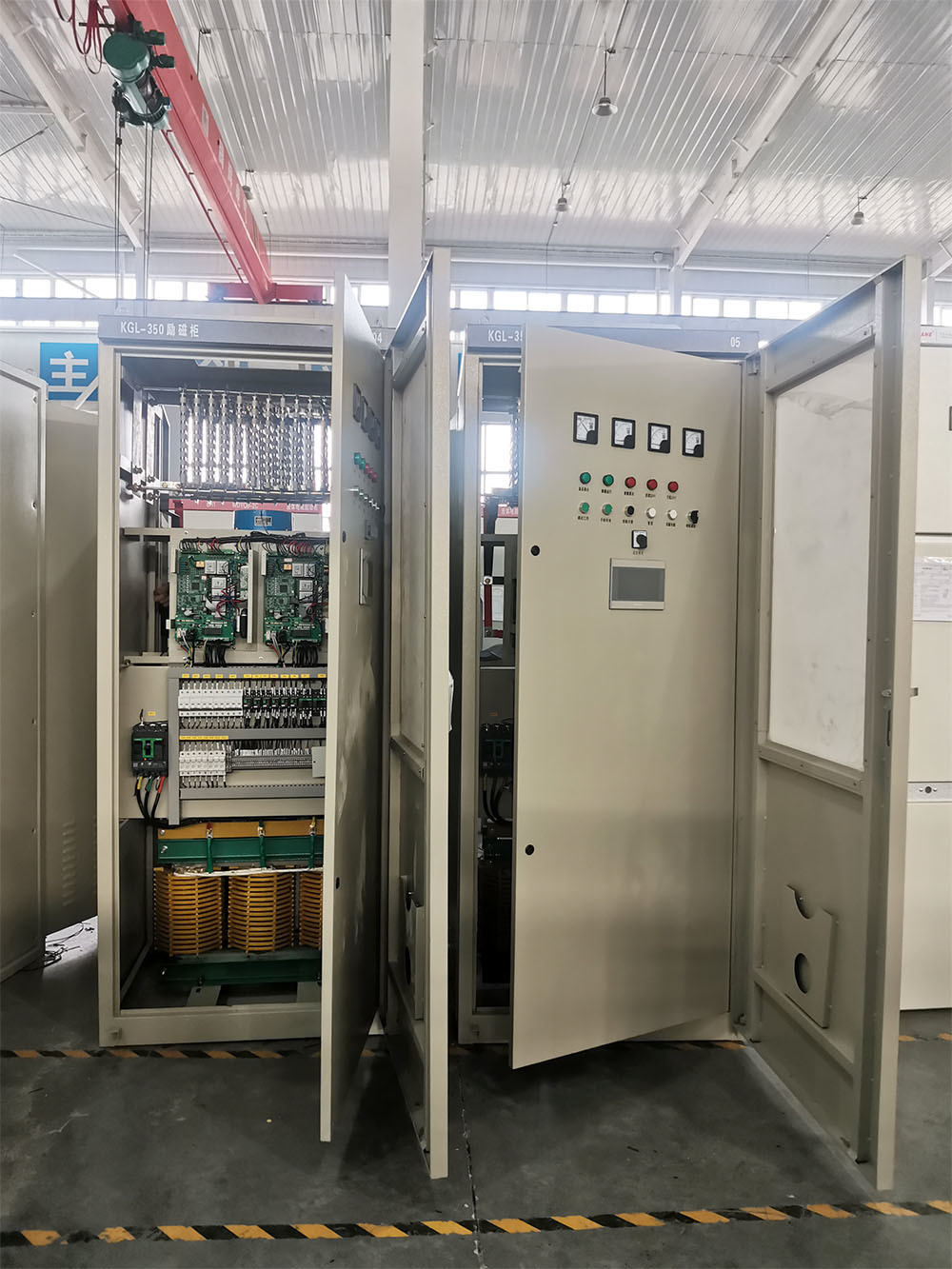

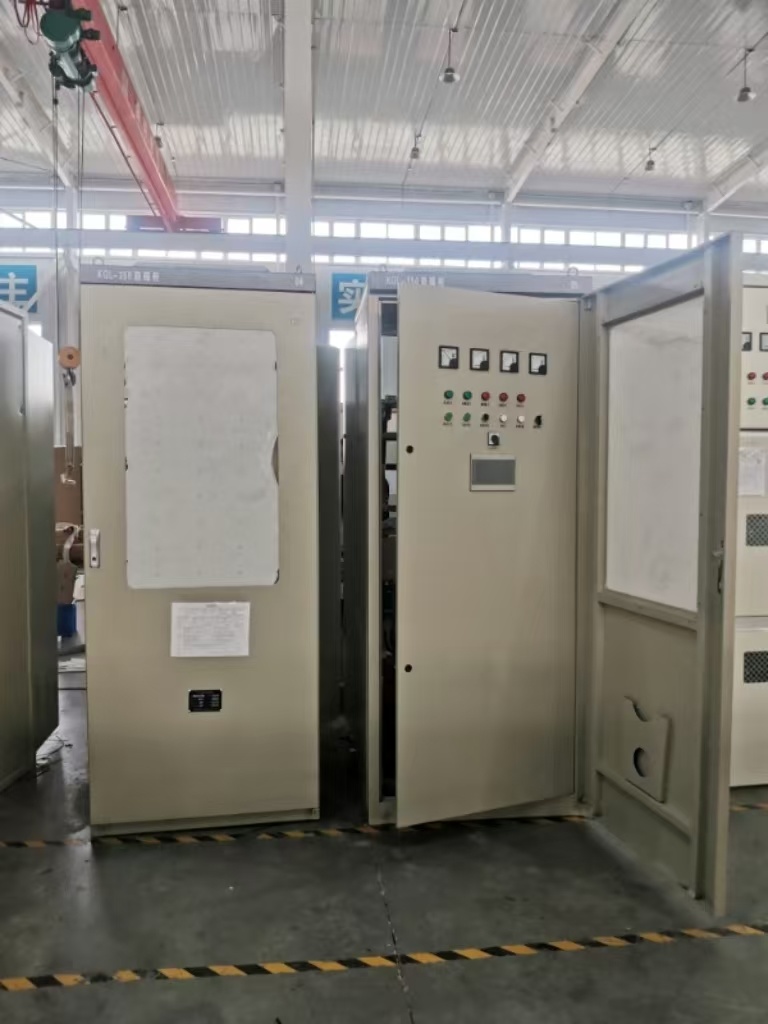

KGL系列雙通道勵磁柜
所屬分類：
一、概述
KGL系列雙通道勵磁柜襄陽騰輝電氣制造有限公司研發的新一代同步電動機勵磁系統，采用雙調節器配置時雙機只通過CAN通訊電纜。連接，無任何公用部分。兩個通道互為備用，智能自動切換，能較高程度的保障生產的連續性。

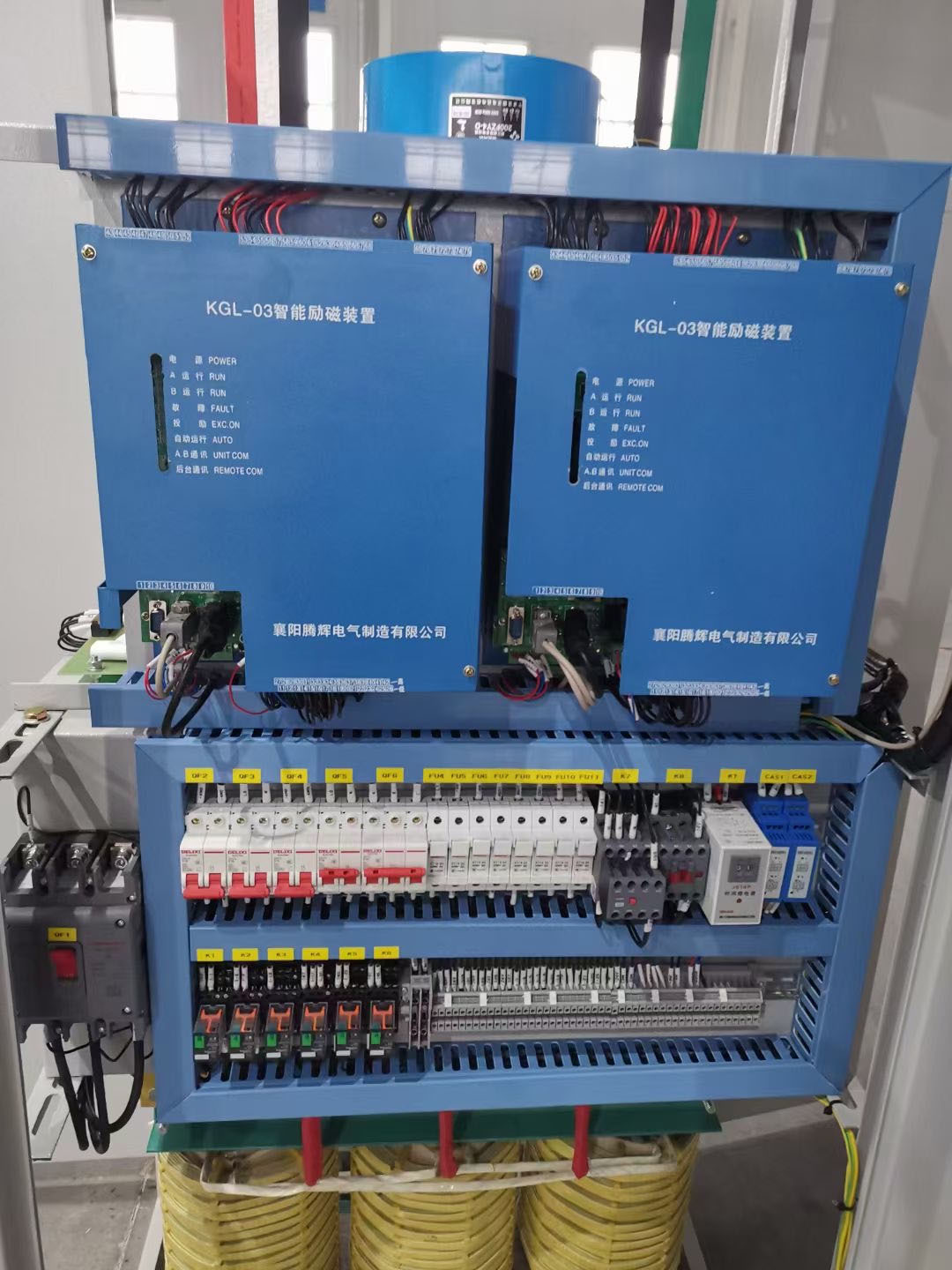

該同步電動機勵磁裝置，可滿足同步電動機常規異步起動，自動勵磁調節等所有技術要求；勵磁調節器為結構獨立的控制單元，其功能涵蓋了勵磁系統所有測量、控制、調節與保護；如觸發脈沖形成與功率放大、模擬量變送、接點量開入開出、起動回路控制、參數整定與勵磁調節、軟硬件故障檢測、雙機通訊、后臺通訊、與PC機或液晶操作面板通訊等等。勵磁系統采用具有超大規模集成度的32位嵌入式DSP處理器作為核心控制單元，其150MHz的主時鐘頻率足以應對任何復雜的快速運輸；勵磁調節器內部稽核所有模擬量測量均采用快速傅立葉變化（FFT）運算，具有極高的工業現場抗干擾能力?？蓮V泛應用于石油、冶金、化工、礦山、水利、電力、煤氣、建材、醫藥、輕工、紡織等工礦企業各類負載、不同容量的同步電動機勵磁。
二、性能特點
◆采用數字控制技術，采用具有超大規模集成度的32位嵌入式DSP處理器作為核心控制單元，主時鐘頻率為150MHz；勵磁調節器具有超強的數字信號處理能力。
◆雙調節器配置雙機熱備用功能。雙套調節器通過CAN通訊電纜連接，分主、備機運行，雙套調節器軟、硬件完全獨立，備機自動跟蹤主機運行狀況；雙機均正常時可操作手動切換任指定主機通道，在主機發生軟、硬件故障，電源故障，調節器調節、限制失效等故障且故障等級惡劣于備機時（設有故障自動切換優先級控制器），自動無抖動切換至備用通道；若備機發生更嚴重故障則在非致命故障條件下自動動轉入手動模式或開環保守模式運行，致命故障動作于跳閘停機。
◆采用硬件檢測與軟件判定相結合的方法，進行全投壓，投勵和故障報告，確保滑差投勵和后備投勵的順極性；
◆滅磁電路的滅磁電壓采用分步驟自動整定的方法，具有誤導通保護功能；
◆同步電動機在起動、停車和異步運行時，可自動滅磁，避免勵磁裝置被過高的感應電壓擊穿；
◆操作界面友好，控制器故障檢測功能可記錄故障停機瞬間的工作狀態，便于檢修故障；
◆軟起動無脈振、投勵無沖擊。電機異步起動過程起動電阻正、負半波可靠對稱接入，電機加速平穩，能迅速準確按整定參數捕捉到滑差，實現投全壓控制和反極性末尾準角投勵；設有零壓計時投勵環節，確保在電機輕載起動時可靠投勵。
◆開車和停車時自動零壓滅磁，電動機同步運行時自動高通滅磁，最大程度保護了可控硅和電機的安全。

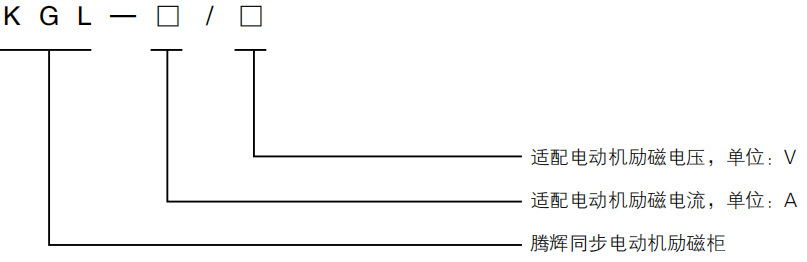

三、型號說明
四、性能參數表
|
項目 |
參數 |
|
主回路電壓 |
三相AC380V |
|
控制回路 |
AC380V |
|
額定勵磁電壓 |
50V~170V |
|
額定勵磁電流 |
130A~450A |
|
調節模式 |
雙調節器 |
|
通訊 |
RS485接口 |
|
防護等級 |
IP20 |
|
整體結構 |
柜式 |
|
限制及保護 |
最小勵磁限制，反時限強勵限制，過勵限制，最小無功限制，失步保護，長時間不投勵保護(電機工頻異步起動時)，PT斷線保護， 勵磁控制4~20mA回路斷線檢測保護，控制電源及調節器軟、硬件故障監視。 |
|
使用環境 |
海拔不高于1000米，溫度范圍是-10℃ ~+50℃，相對濕度小于85%RH，無凝結，室內安裝，無導電塵埃，無腐蝕性氣體，無爆炸危險。 |
五、選型參考
|
產品型號 |
適配電機電壓(V) |
額定勵磁電壓(V) |
額定勵磁電流(A) |
外形尺寸W*D*H(mm) |
|
KGL-130/50~75 |
380~10000 |
50~75 |
130 |
800*800*2200 |
|
KGL-200/50~170 |
380~10000 |
50~170 |
200 |
800*800*2200 |
|
KGL-300/50~170 |
380~10000 |
50~170 |
300 |
900*800*2200 |
|
KGL-450/50~170 |
380~10000 |
50~170 |
450 |
1000*800*2200 |
六、訂貨須知
◆用戶訂貨時須提供同步電機的額定勵磁電壓、額定勵磁電流、功率及轉子75℃電阻值；
◆用戶有無勵磁柜柜體顏色等方面的特殊要求；
◆可配套選用我公司生產的TRD／TRG高低壓鼠籠電機液阻軟起動柜或選用TGRJ/TGRD高低壓固態電機軟起動柜。
