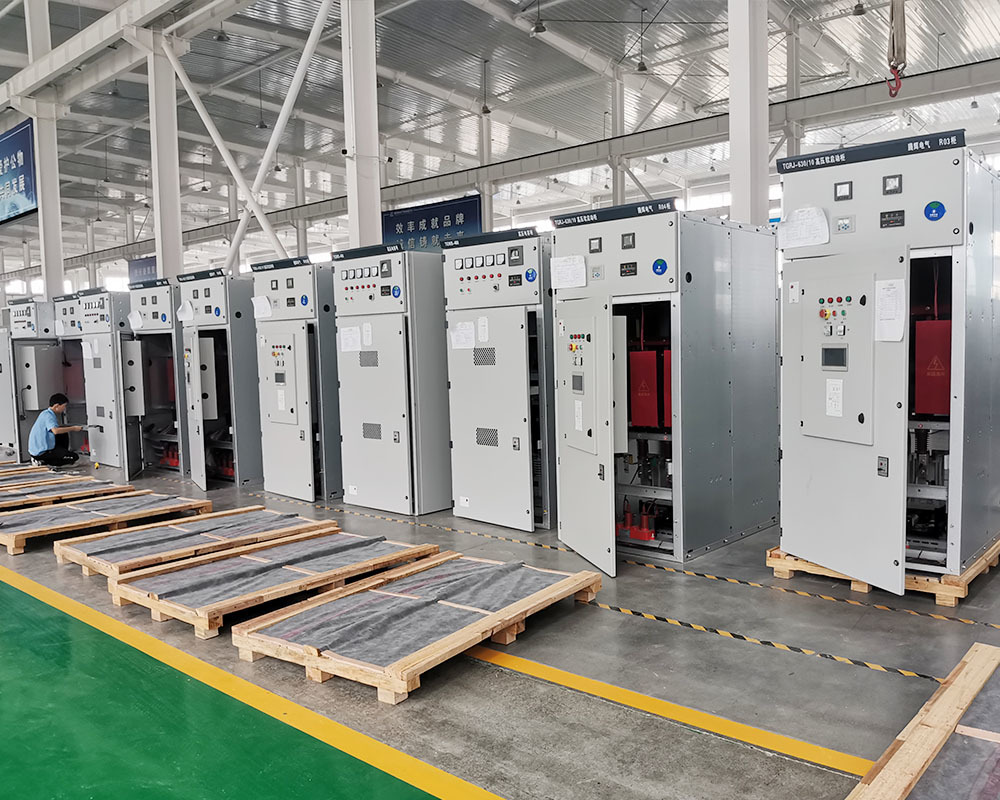

TGRJ系列中高壓固態軟起動柜

TGRJ系列中高壓電機固態軟起動柜主要適用于(3~10kV)鼠籠式異步、同步電動機的起動和停止的控制與保護。它是在高壓電機定子繞組與電源之間接入高質量反并聯晶閘管組件及電子控制設備。當電機起動時，按一定的規律(如恒流或電壓斜坡)控制晶閘管的導通角，并連續改變電機定子繞組的輸入電壓直至全壓，起動完畢后，旁路接觸器吸合。它具有過載、缺相、起動峰值過流等故障保護功能，使用它能有效地避免因電動機起動電流過大給電網帶來的有害沖擊、能在有限的電網容量下正常使用大功率電機并延長其使用壽命。另外TGRJ系列高壓固態軟起動柜還具有“軟停車”功能，軟停車時，電機定子繞組電壓將平滑降低，由此，可避免設備突然停滯，這對水泵(可以避免水錘作用)或輸送帶很有用。

所屬分類：

晶閘管軟啟動

軟啟動類

產品留言 >

聯系我們 >

一、概述

　　TGRJ系列中高壓電機固態軟起動柜可廣泛用于鋼鐵、化工、冶金、建材、煤礦等領域。

二、性能特點

　　◆適用電壓及功率范圍廣，可以與3kV、6kV、10kV 20000kW以內的電機配套使用；

　　◆具備軟起動和軟停車功能，全面保證系統的安全起停；

　　◆帶LCD顯示器，可設置電機的起動方式、起動時間等參數；

　　◆支持PROFIBUS或MODBUS協議通過接口RS485實現；

　　◆體積小，智能化程度高。

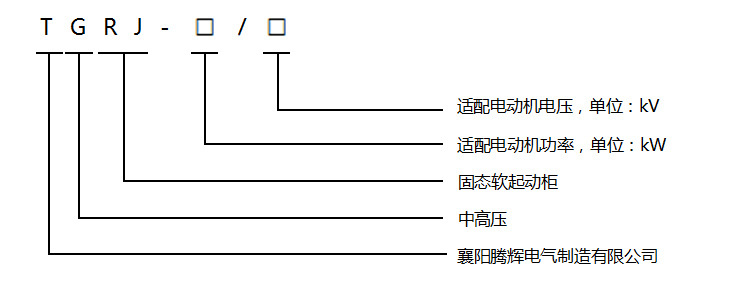

三、型號說明

四、性能參數表

項目	參數
適配電機電壓	3~10kV(11kV電機需特殊設計)
適配電機功率	200~15000kW(5000kW以上要特殊定制柜體尺寸)
起動電流	2.5~3.5倍額定電流
起動壓降	帶旁路接觸器時，小于3V
起動時間	0~120s可調
起動頻度	可頻繁起動
起動方式	限流起動，電壓線性曲線起動，電壓指數曲線起動，電流線性曲線起動，電流指數曲線起動
停車方式	自由停車，軟停車，制動剎車，軟停+自動剎車，點動功能
過載能力	500% 30s 120% 長期
通信功能	RS485接口
防護等級	IP4X
整體結構	柜式
外形尺寸	WDH(mm):100015002300
保護功能	運行過流保護，電動機熱過載保護，相電流不平衡保護，缺相保護，過熱保護
使用環境	海拔不超過1000米，超過時需要降低條件使用；環境溫度是-25℃ ~+45℃；最大相對濕度95%無冷凝；安裝地點無腐蝕性氣體，無導電塵埃，無劇烈震動(小于0.5G)，通風良好。

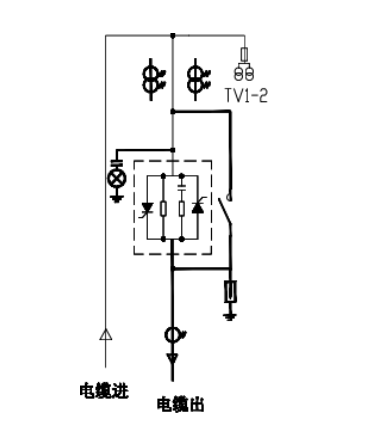

五、一次方案圖

六、選型參考

型號	標稱電壓(kV)	標稱電流(A)	輸出功率(kW)	*尺寸WDH(mm)*
TGRJ-500/6	6	60	≤500	100015002300
TGRJ-1000/6	6	110	500~1000	100015002300
TGRJ-2000/6	6	320	1000~2000	100015002300
TGRJ-5000/6	6	600	2000~5000	100015002300
TGRJ-8000/6	6	1000	5000~8000	100015002300
TGRJ-500/10	10	60	≤500	100015002300
TGRJ-1000/10	10	80	500~1000	100015002300
TGRJ-1500/10	10	110	1000~1500	100015002300
TGRJ-2000/10	10	150	1500~2000	100015002300
TGRJ-3000/10	10	200	2000~3000	100015002300
TGRJ-5000/10	10	360	3000~5000	120015002300
TGRJ-8000/10	10	800	5000~8000	120015002300
TGRJ-10000/10	10	1000	8000~10000	120015002300
TGRJ-15000/10	10	1500	10000~15000	120015002300
