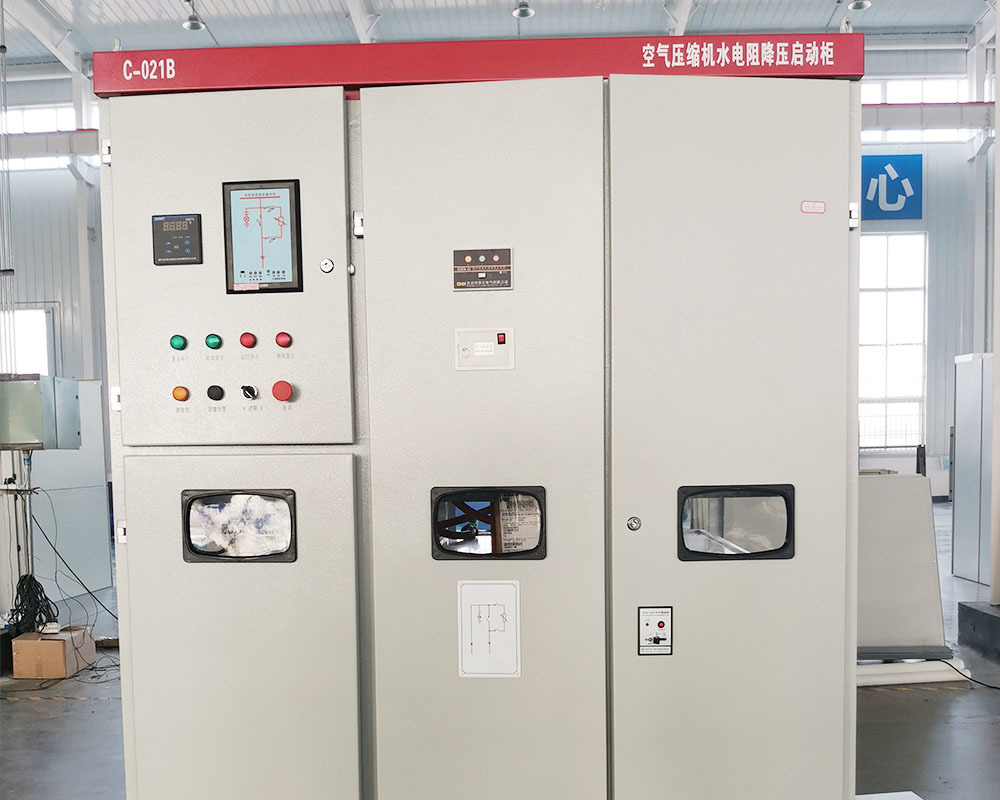

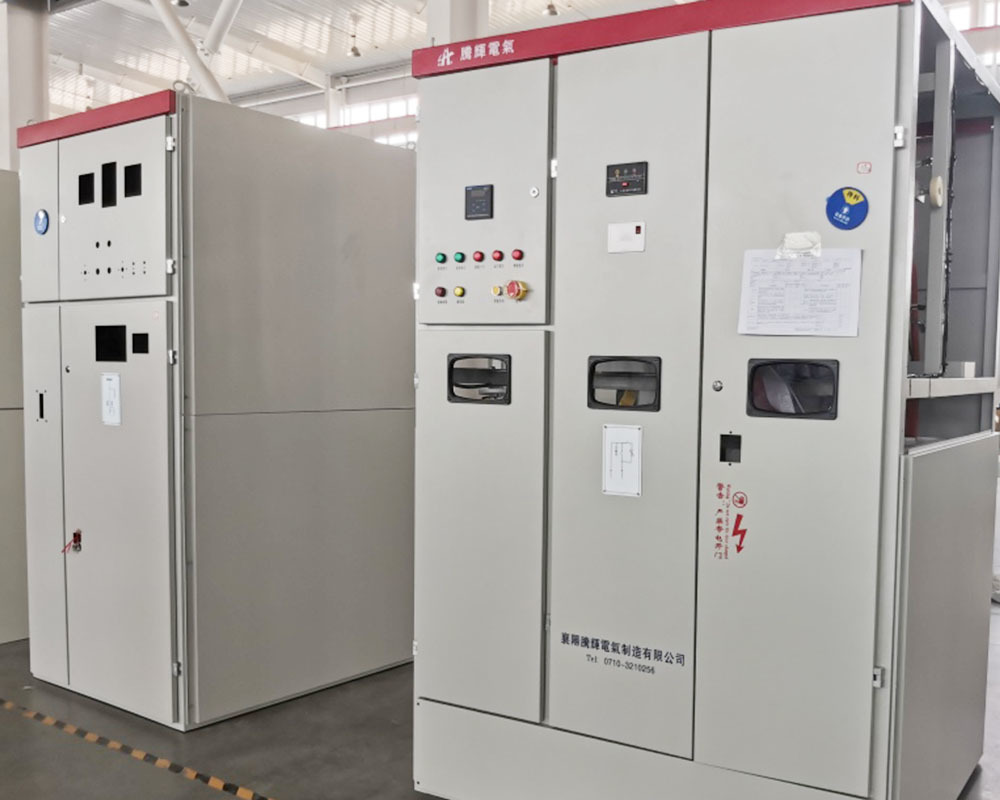

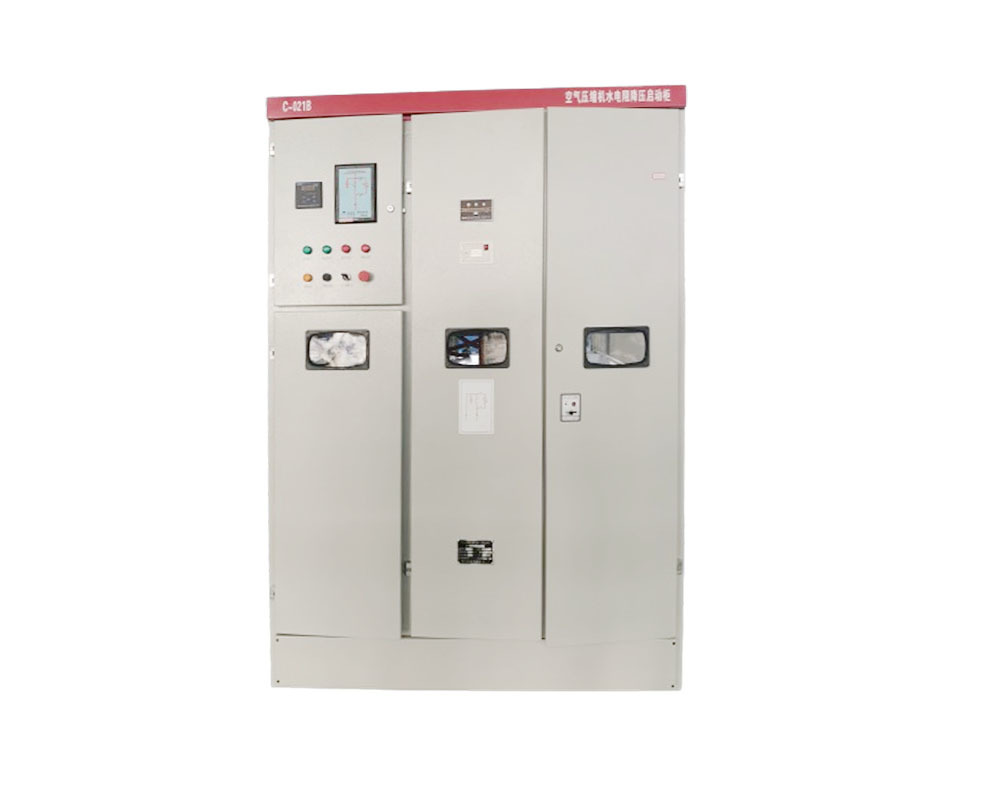

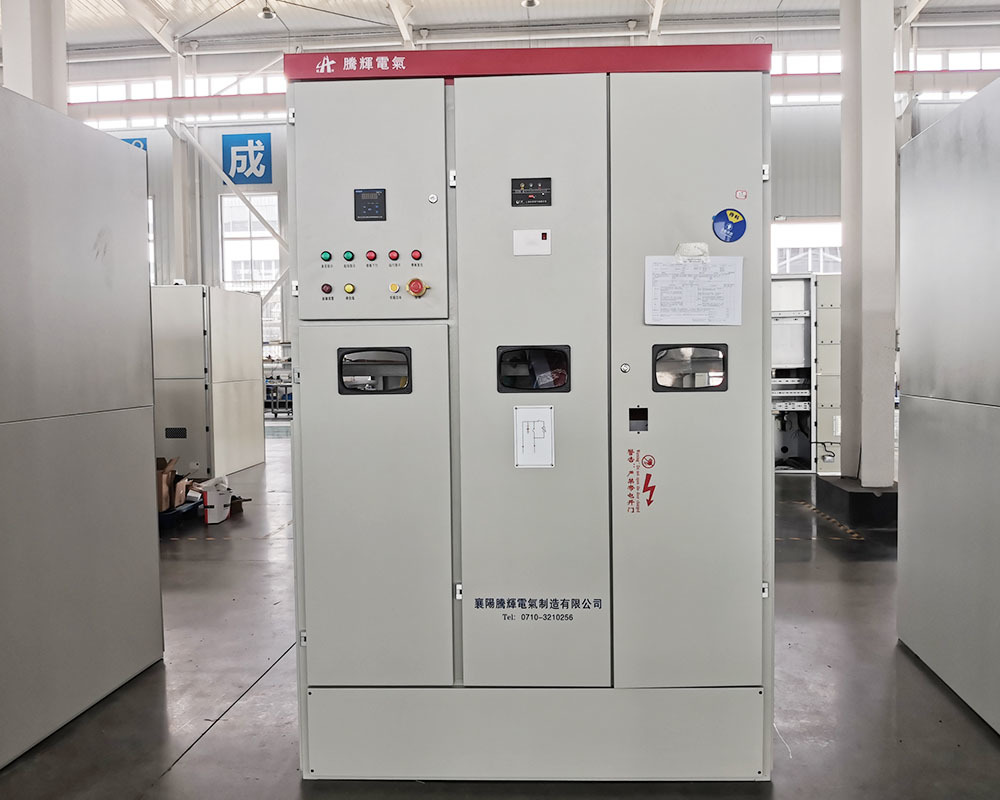

TRG系列中高壓鼠籠電機電液起動柜

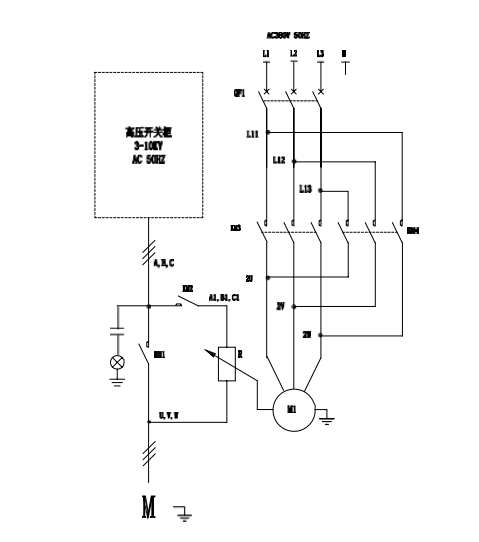

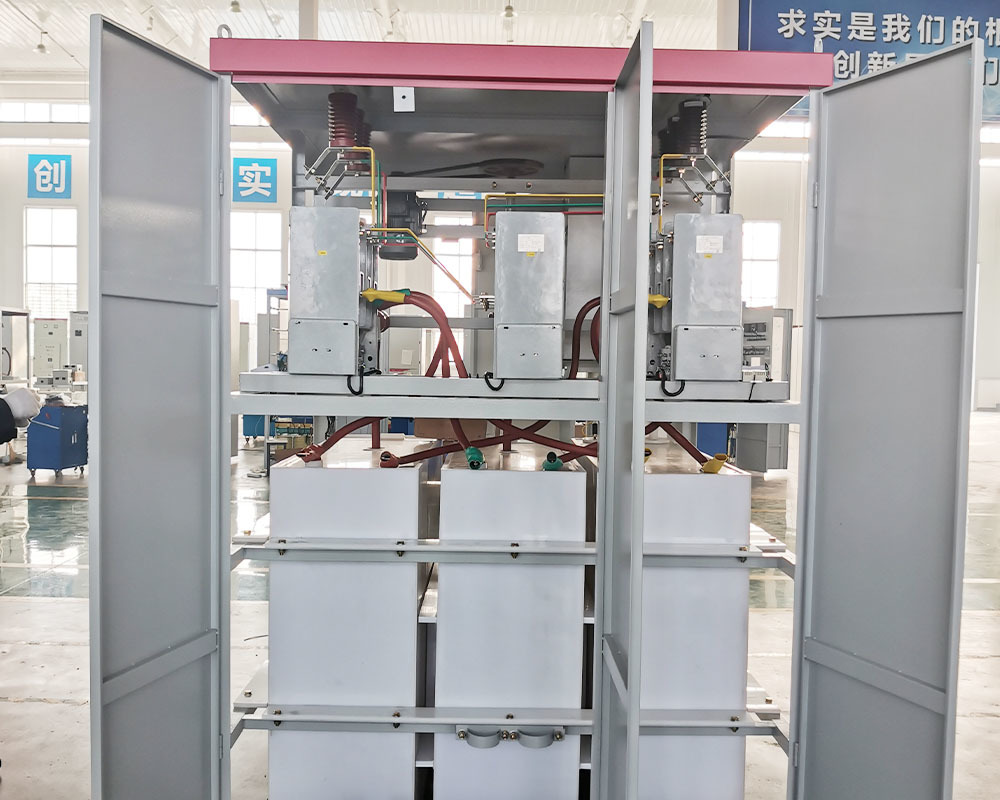

TRG系列中高壓鼠籠電機電液起動柜是用于額定電壓3~10kV的大中型鼠籠式電機或同步電機的降壓軟起動設備，其工作原理是在電機的定子回路串入特制的可控液態電阻，隨著電機的起動，液態電阻的動、定極板間距離自動改變，阻值平滑減少，起動電流維持在額定電流的3.5倍以下，起動結束后，液態電阻自動切除，起動過程對電網無沖擊，無諧波污染。

所屬分類：

軟啟動類

水阻軟啟動

產品留言 >

聯系我們 >

一、概述

二、性能特點

　　◆起動電流在額定電流的2.5~3.5倍；

　　◆起動時間20~60s可調；

　　◆起動平滑無沖擊，起動電壓降在8%以內，對電網影響不大；

　　◆保護功能完善，具有過流、超溫、低液位、起動超時等多種保護功能；

　　◆可采用PLC控制，通過RS485接口和上位機進行通訊，滿足DCS控制系統要求；也可實現閉環控制；

　　◆可連續起動2~3次。

三、性能參數表

項目	功能和指標
適配電機電壓	3kV~10kV(11kV電機需特殊設計)
適配電機功率	200kW~20000kW
起動電流	2.5~3.5倍額定電流
運行方式	軟起結束后旁路接觸器吸合
起動次數	2~3次/天
額定短路承受能力	≤4kA
過載能力	500% 30s 120%長期
起動特點	起動平穩對機械設備無沖擊
軟起動時間	20~60s可調
防護等級	IP20
整體結構	柜式
保護和監控	水箱液位監視，水箱溫度控制
使用環境	海拔高度不超過1000米；上限40℃(24小時平均氣溫不超過35℃),下限0℃；相對濕度不超過90%；安裝地點不允許有導電塵埃及腐蝕性氣體。

四、選型參數

型號	電機功率(kW)	*外形尺寸WDH(mm)*	起動溫升℃	備注	星點柜
TRG-500/□□	500以下	150012002000	10	單面柜
TRG-1000/□□	500~1000	150013002200	10	單面柜
TRG-2000/□□	1000~2000	160015002650	14	單面柜
TRG-3000/□□	2000~3000	135013502600	14	三面柜	一面
TRG-5000/□□	3000~5000	145014502650	20	三面柜	一面
TRG-8000/□□	5000~8000	160016502650	20	三面柜	一面
TRG-10000/□□	8000~10000	180022502800	20	三面柜	一面
TRG-15000/□□	10000~15000	200025002800	20	三面柜	一面
TRG-20000/□□	15000~20000	200025002800	20	三面柜	一面
